Pwodwi Deskripsyon
Seri S an kwiv Andedan kay la te demisyone konektè insert se yon Connector segondè -pèfòmans, ki fèt pou aplikasyon pou pouvwa nan otomobil PCBs . te fè nan kwiv prim, li karakteristik yon insert inik te demisyone, asire konduktivite ekselan ak durability {{2} PCBS .
GREATMADE PATI NON .: JH-Ern .2 S .304. BLL
OEM Pati Non .: Ern .2 S .304. BLL

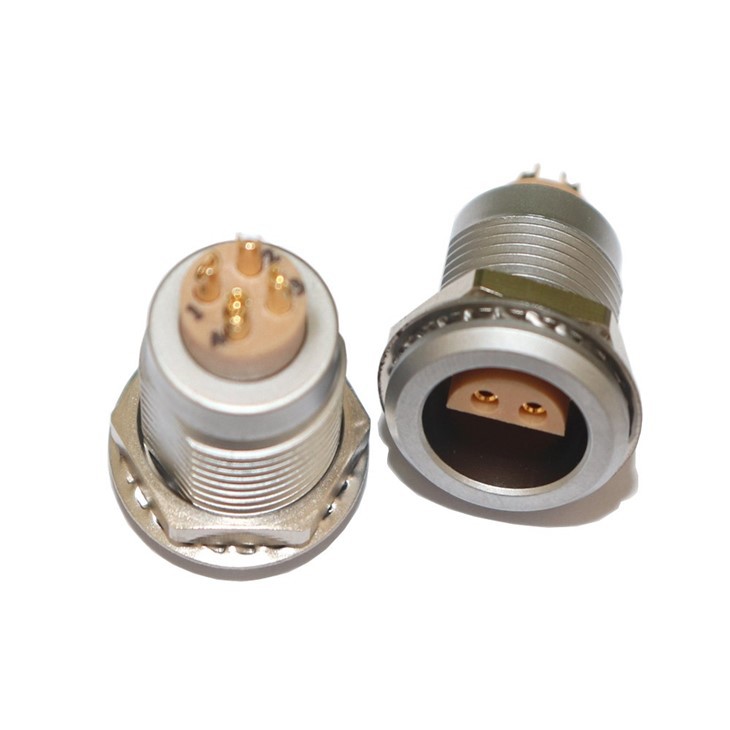

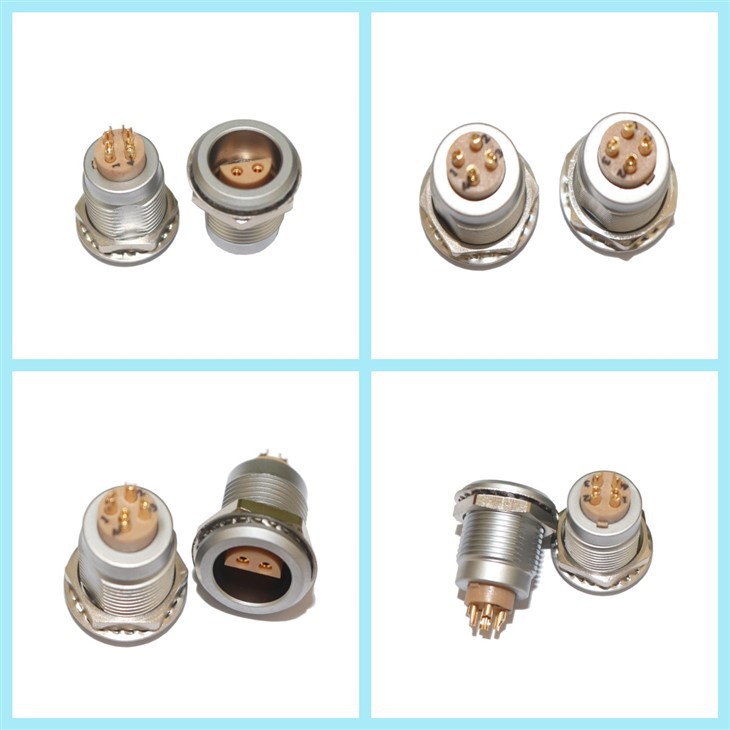

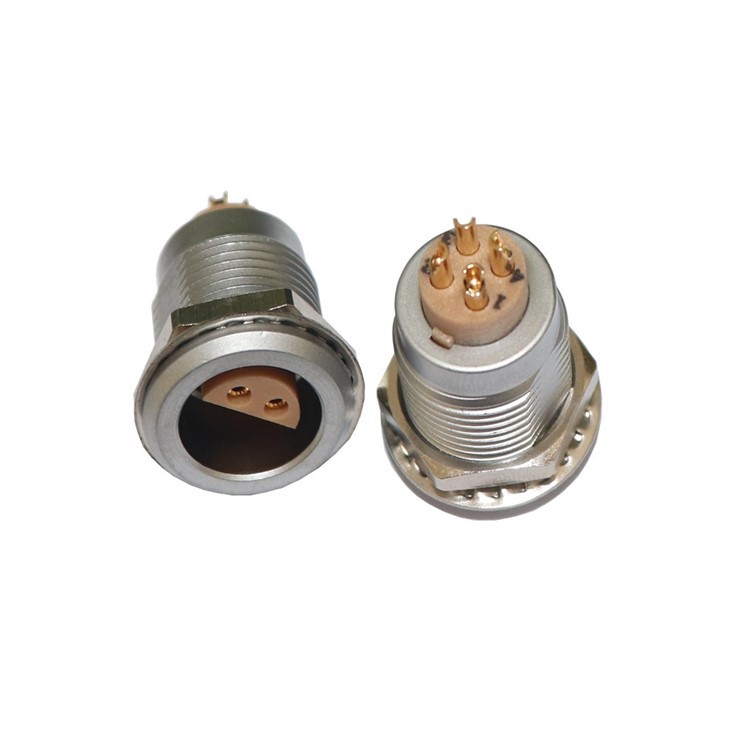

S seri kwiv andedan kay la te demisyone konektè insert
Konpatib ak nan yon pakèt domèn konpozan elektrik otomobil ak desen PCB .
Satisfè endistri - kondisyon estanda pou otomobil pouvwa ak siyal koneksyon interfaces .
spesifikasyon
| Non pwodwi | Sokèt metal |
| Kalite pwodwi | Sikilè pouse rale Connector/ priz |
| Sokèt/ Plòg | Sokèt/ Plòg - Fiks panèl devan monte |
| Sistèm bloke | Pouse-rale |
| Kantite kontak ki ba vòltaj | 4 |
| Tay | 2S |
| Sijere pati matche | Ffp .2 s .304. blal62z |
| Seri Product | S seri, S-Indoor te demisyone insert |
| Gann | Sèvi ak andedan kay la nan anviwònman otomobil |
| Rated vòltaj | 500V (AC/DC) |
| Rated aktyèl | 30A |
| Kontakte rezistans | Mwens pase oswa egal a 5mΩ |
| Rezistans izolasyon | Pi gran pase oswa egal a 1000mΩ nan 500V DC |
| Dielectric reziste vòltaj | 1500V (AC) pou 1 minit |
| Frekans opere | DC - 10 MHz (apwopriye pou tou de pouvwa ak ba - frekans siyal transmisyon) |
| Fòs ensèsyon | Fòs ensèsyon: mwens pase oswa egal a 80n |
| Fòs Ekstraksyon | Fòs ekstraksyon: pi gran pase oswa egal a 20N |
| Sik kwazman | Minimòm 500 sik san degradasyon pèfòmans enpòtan |
| Rezistans Vibration | Reziste anplitid 1.5mm, 10 - 2000 Hz frekans ranje |
| Rezistans chòk | 50g akselerasyon, 11ms dire |
Tanperati opere: - 40 degre nan + 85 degre
Tanperati depo: - 50 degre nan + 100 degre
Rezistans imidite: 10% - 95% imidite relatif (ki pa kondanse)
Pwoteksyon antre: IP40 (pwoteje kont objè solid ki pi gwo pase 1.0mm)
Karakteristik pwodwi yo
-
Kwiv bati:Kwiv bay konduktiviti gwo, koupe pèt pouvwa, epi li ofri gwo fòs, dirab vibrasyon otomobil, orè tanperati, ak estrès mekanik .
-
Insert demisyone:Koneksyon PCB egzak ak aliyman PIN egzat, diminye misconnections ak amelyore fyab .
-
Sèvi ak andedan kay la:Pèfòme byen nan divès kondisyon otomobil andedan kay la, asire operasyon ki estab .
-
Segondè - Kouran:Transfè segondè kouran san danje pou pouvwa - grangou pati otomobil .
-
Kontra enfòmèl ant:Ti ak limyè, fasil Fitting nan espas - contrainte PCB otomobil .
Avantaj pwodwi yo
- Fyab:Kwiv ak te demisyone konsepsyon insert asire long - ki dire lontan, ki estab koneksyon, diminye echèk elektrik ak antretyen .
- Efikasite:Segondè konduktivite maksimize transfè pouvwa, optimize itilizasyon enèji ak benefisye lavi batri EVs '.
- Konpatibilite:Satisfè bezwen otomobil PCB, entegre fasil ak desen ki egziste deja, pa gen okenn gwo re - jeni obligatwa .
- Pri - Efikasite:Pèfòmans serye koupe risk echèk, ak lavi long li yo ak antretyen ki ba ekonomis depans .
Zòn aplikasyon
- EVs: Itilize nan jesyon batri pou kontwole koule pouvwa ak nan drivetrains elektrik pou transfè pouvwa motè .
- Machin ibrid: entegre sistèm elektrik nan motè, motè, ak pil pou pataje pouvwa efikas .
- Enfotainment otomobil: Pouvwa gwo - montre ekran ak sistèm odyo, asire transmisyon siyal ki estab .
- ADAS: Pwodwi pou pouvwa serye ak koneksyon pou rada, kamera, ak lidar, amelyore sekirite machin .
Enstriksyon Itilizasyon
- Distribisyon pouvwa: JH-Ern .2 s .304. BLL Connector distribye pouvwa soti nan sous machin tankou pil nan PCBs ak konpozan .
- Transmisyon siyal: Li tou voye siyal kontwòl ant PCB, kowòdone sistèm otomobil .
- Component Interconnection: Travay kòm yon lyen kle, konekte eleman elektrik nan PCB pou operasyon sistèm Harmony .
Enfòmasyon Konpayi
Kòm yon manifakti dirijan, nou espesyalize nan monitè pasyan yo ak Pwodwi pou Telefòn ECG . pwogramasyon pwodwi nou an gen ladan Spo2 detèktè, ECG/EKG câbles, pwaye NIBP, sond tanperati, IBP câbles, konektè, ak Kits Sètifika {{{}}.
Tout pwodwi nou yo fabrike soti nan tèt - materyèl nivo ak nan konfòmite strik ak estanda ki wo, asire fyab ak presizyon pou tout bezwen medikal ak endistriyèl ou .
