Estanda kle Seri B LH-FGG/EGG
Karakteristik nan seri konektè sa yo se yon sistèm keying ki pèmèt pi gwo dansite kontak ak anpeche tout erè nan aliyman. Divès altènativ kle yo anpeche kwazman kwaze endezirab nan konektè otreman menm jan an. Li posib tou pou itilize kontak crimp pou redwi tan asanble kab. Seri konektè sa yo, enkli seri 0B a 5B ansanm ak 00 multipol ak 2G (vèsyon ki pi kout nan seri 2B), gen kèk modèl vacuumtight ki disponib tou.
Pou aplikasyon ki mande pou bloke rapid ak sekirite Push-Pull, B Seri JH-EGG bay yon konektè multipol sikilè fleksib, itil, gaya ak serye.
Sistèm nan pwòp tèt ou-latch pèmèt Connector a dwe kwaze pa tou senpleman pouse ploge nan axial nan priz la.
Yon fwa byen fèmen, koneksyon pa ka kase pa rale sou kab la oswa nenpòt lòt pati konpozan ki pa manch rad lage deyò.
Fè li yon chwa ideyal pou fabrikasyon semi-conducteurs ak pwosesis tès, tès ak mezi, instrumentation, aparèy medikal, rechèch ak aplikasyon odyo / videyo.
KARAKTERISTIK PRENSIPAL:
Konektè seri B bay karakteristik prensipal sa yo:
- sekirite nan sistèm nan Push-Pull pwòp tèt ou-latching - kalite multipol 2 a 64 kontak
- soude, crimp oswa enprime kontak (dwat oswa koud) - gwo dansite anbalaj pou ekonomi espas
- 360 degre tès depistaj pou pwoteksyon EMC konplè. - sistèm kleing («G» kle estanda)
- plizyè opsyon kle pou evite kwaze konektè menm jan an pou aliyman konektè
Pati Seksyon ki montre konpozan entèn yo
| NON. |
Fiks priz |
Dwat ploge |
| 1. |
koki ekstèn |
koki ekstèn |
|
2. |
kouwòn tè |
manch rad fèmen |
| 3. |
kenbe bag |
nwa kolet |
|
4. |
nwa egzagonal |
fann konpayi asirans insert |
| 5. |
machin pou lave fèmen |
izolan |
| 6. |
izolan |
kontak gason |
| 7. |
kontak fi |
kolet |
Karakteristik teknik
Mekanik ak klimatik
Karakteristik Valè Creole
Endurance >5000 sik IEC 60512-5 tès 9a
Imidite jiska 95 pousan nan 60 degre C
Ranje tanperati - 55 degre C, plis 250 degre C
Rezistans nan vibrasyon 10-2000 Hz, 15 g IEC 60512-4 tès 6d
Rezistans chòk Rezistans chòk IEC 60512-4 tès 6c
Tès korozyon espre sèl > 144h IEC 60512-6 tès 11f
Endèks pwoteksyon (kouple) IP50 IEC 60529
Kategori klimatik 55/175/21 IEC 60068-1
Elektrik
Karakteristik Valè Creole
Pwoteksyon at 10 MHz >75 dB IEC 60169-1-3
efficiency at 1 GHz >40 dB IEC 60169-1-3
Tès yo divès kalite yo te pote soti ak pè konektè JH-FGG ak JH-EGG, ak koki an kwiv chrome-plake ak izolasyon PEEK.

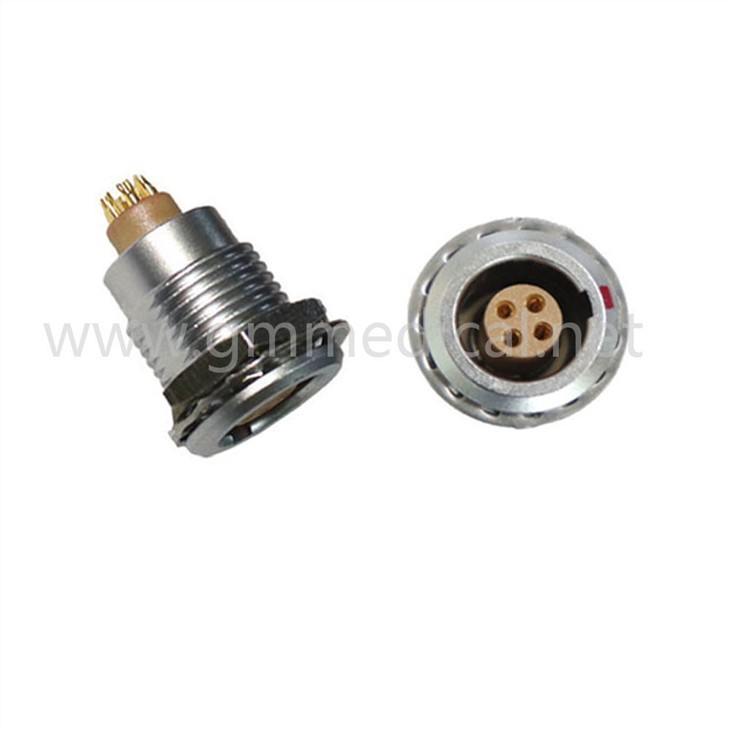

JH-EGG B Seri Fi priz fiks
JH-ZE Socket fiks, fikse nwa, kle (G) oswa kle (A ... M ak R)
| Referans | Dimansyon (mm) | |||||||||
| Modèl | Seri | A | B | e | E | L | M | N | S1 | S3 |
| JH-ZE | 00 | 8 | 10.2 | M7×0.5 | 6.0 | 15.5 | 1.0 | 13.7 | 6.3 | 9 |
| JH-ZE | 0B | 14 | 12.4 | M9×0.6 | 7.0 | 20.7 | 1.2 | 19.1 | 8.2 | 11 |
| JH-ZE | 1B | 18 | 15.8 | M12×1.0 | 7.5 | 23.0 | 1.5 | 21.1 | 10.5 | 14 |
| JH-ZE | 2B | 22 | 19.2 | M15×1.0 | 8.5 | 26.7 | 1.8 | 24.6 | 13.5 | 17 |
| JH-ZE | 3B | 25 | 25.0 | M18×1.0 | 11.5 | 30.7 | 2.0 | 28.1 | 16.5 | 22 |
| JH-ZE | 4B | 28 | 34.0 | M25×1.0 | 12.0 | 35.7 | 2.5 | 34.1 | 23.5 | 30 |
| JH-ZE | 5B | 40 | 40.0 | M35×1.0 | 11.0 | 43.5 | 3.0 | 39.6 | 33.5 | - |
Detay yo
Non pwodwi: Pouse Pull Self-locking Multipole Connector Fiks Socket
Orijin: Lachin Non mak: Greatmade Kalite: sikilè pouse rale
Anviwònman: Andedan kay la Sèks: Fi / Gason Tretman Sifas: Pearl chrome
PIN: 2 a 16 PIN IP Degre: IP50 Kalite kontak: Soude
Kontakte Treatmen: Plake lò Andirans: Pi wo pase 5000 fwa pouse-rale Materyèl lojman: Kwòm plake kwiv
Materyèl izolan: PPS Aplikasyon: Otomobil / Kominikasyon / Endistri / Led ekspozisyon
Anbalaj
1 PCS Connector nan yon sak PE
50-100 Konektè PCS nan yon ti bwat/desen
- Pò: Shenzhen, Lachin
- Tan plon:
-
Kantite (moso) 1 - 200 201 - 500 >500 Tan plon (jou) 5 7 Pou negosye
FAQ
Q1: Ki jan yon konektè pouse rale travay?
Pouse-rale konektè avèk siksè anpeche dekoneksyon aksidan atravè itilizasyon yon mekanis fò, oto-latch ki pèmèt konektè a dwe kwaze pa pouse ploge a nan priz la. Sepandan, koneksyon an pa ka kase pa senpleman rale sou li.
Q2: Èske ou ka pwodwi lòd pwodwi Customized? OEM oswa ODM lòd?
Asire w. Avèk eksperyans fabrikasyon OEM ak ODM, nou kapab ba ou yon sèl-stop Custom Connector Solutions.
Q3: Èske ou bay echantiyon gratis?
Non, epi ou bezwen peye pou frè livrezon.
Q4: Ki jan ou transpòte machandiz yo?
Kòm demann clentele nou an, li ka fèt pa AIR / SEA Kago / eksprime livrezon (DHL / UPS / FEDEX, egzanp).
